GBD010 |
m² |
Dallage en béton. |
5.517,89F CFA |
||
|
Dallage en béton massif de 10 cm d'épaisseur, réalisé avec béton non armé confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - P - B 16 - 15/25 - E: 1 - NA - P 18-305, coulage avec moyens manuels, extension et vibrage manuel, avec des joints de retrait. |
|||||
|
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
|
mt08aaa010a |
Eau. |
0,019 |
m³ |
964,25 |
18,32 |
|
mt01arg000a |
Sable criblé. |
0,045 |
m³ |
13.874,13 |
624,34 |
|
mt01arg001ar |
Gros granulats homogénéisés de taille maximale 15/25 mm. |
0,085 |
m³ |
14.816,34 |
1.259,39 |
|
mt08cem000a |
Ciment gris en sacs. |
36,488 |
kg |
70,07 |
2.556,71 |
|
mt16pea020c |
Panneau rigide en polystyrène expansé, selon NF EN 13163, usinage latéral droit, de 30 mm d'épaisseur, résistance thermique 0,8 m²K/W, conductivité thermique 0,036 W/(mK), pour joint de dilatation. |
0,050 |
m² |
1.637,71 |
81,89 |
|
mq06vib020 |
Règle vibrante de 3 m. |
0,084 |
h |
1.917,61 |
161,08 |
|
mq06cor020 |
Équipement pour découpage de joints dans les dallages en béton. |
0,082 |
h |
3.900,92 |
319,88 |
|
mq06hor010 |
Bétonnière. |
0,063 |
h |
689,84 |
43,46 |
|
mo113 |
Ouvrier d'exécution I/OE1 construction. |
0,206 |
h |
584,70 |
120,45 |
|
mo112 |
Ouvrier d'exécution I/OE2 construction. |
0,238 |
h |
596,82 |
142,04 |
|
mo020 |
Compagnon professionnel III/CP2 construction. |
0,073 |
h |
825,53 |
60,26 |
|
mo077 |
Ouvrier professionnel II/OP construction. |
0,036 |
h |
607,86 |
21,88 |
|
Coûts directs complémentaires |
2,000 |
% |
5.409,70 |
108,19 |
|
|
Coût d'entretien décennal: 386,25F CFA les 10 premières années. |
Montant total HT: |
5.517,89 |
|||
Cahier des charges
|

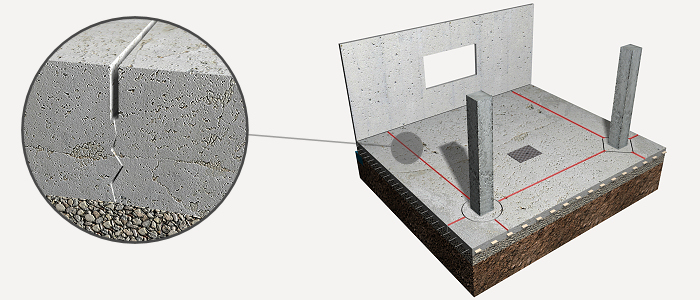

UNITÉ D'OUVRAGE GBD010: DALLAGE EN BÉTON. CLAUSES TECHNIQUES Réalisation d'un dallage en béton massif de 10 cm d'épaisseur, réalisé avec béton non armé confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - P - B 16 - 15/25 - E: 1 - NA - P 18-305, coulage avec moyens manuels, sans traitement de sa surface; appuyée sur une couche de base existante (non comprise dans ce prix). Comprend la préparation de la surface d'appui du béton, la répartition et le vibrage du béton via règle vibrante, la réalisation de joints de construction et la mise en place d'un panneau de polystyrène expansé de 3 cm d'épaisseur, autour des éléments interrompant la dalle, tels que des poteaux ou des murs, pour l'exécution des joints de rétraction; l'embout ou la connexion des éléments extérieurs (cadres de regards, bouches d'écoulement, siphons, etc.) des réseaux des installations réalisées sous le dallage; le séchage du béton; la réalisation des joints de retrait de 5 à 10 mm de largeur, avec une profondeur de 1/3 d'épaisseur du dallage, réalisées avec une scie à disque, en formant un quadrillage, et le nettoyage du joint. CRITÈRE POUR LE MÉTRÉ Surface mesurée selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE DE L'ÉLÉMENT PORTEUR. On vérifiera que la surface de base présente une planéité adéquate, qu'elle respecte les valeurs résistantes prises en compte dans l'hypothèse de calcul, et qu'elle ne possède pas de dépressions, de bosses ou d matériaux sensibles aux gelées. Le niveau phréatique ne provient pas de surpoussées. CLIMATIQUES. Les travaux de bétonnage seront suspendus en cas de pluie intense, de neige, de vent excessif, si la température ambiante dépasse 40°C ou s'il est prévu que la température descende sous 0°C dans les 48 heures prochaines. DU SOUS-TRAITANT. On disposera d'une série de moyens sur le chantier, en prévision d'éventuels changements brusques des conditions ambiantes pendant le bétonnage ou la période suivante de prise, le bétonnage des différents éléments ne pouvant être commencé sans l'autorisation écrite du directeur de l'exécution de l'ouvrage. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Préparation de la surface d'appui du béton, en vérifiant la densité et les cotes du terrain. Implantation des joints de construction et de dilatation. Application des niveaux à l'aide de guides en béton ou de règles. Arrosage de la surface de base. Réalisation des joints de construction et des joints périmétriques de dilatation. Préparation du béton. Coulage et compactage du béton. Séchage du béton. Implantation des joints de retrait. Découpe du revêtement en béton avec une scie à disque. Nettoyage final des joints de retrait. CLAUSES DE FINALISATION. La surface du dallage vérifiera les exigences de planéité et de résistance, et sera laissée pour recevoir le revêtement de sol. CONSERVATION ET MAINTENANCE. Le béton frais sera protégé de la pluie, du gel et des températures élevées. Les charges prévues ne seront pas dépassées. CRITÈRE POUR LE MÉMOIRE On mesurera la surface réellement exécutée selon les spécifications du Projet, en déduisant la surface occupée par les poteaux situés dans le périmètre. |
Déchets générés
|
Code CED |
Déchets générés |
Poids (kg) |
Volume (l) |
|
17 01 01 |
Béton (bétons, mortiers et préfabriqués). |
1,109 |
0,739 |
|
01 04 09 |
Déchets de sable et d'argile. |
0,263 |
0,164 |
|
01 04 08 |
Déchets de gravats et roches triturées distincts de ceux mentionnés dans le code 01 04 07. |
1,098 |
0,732 |
|
17 06 04 |
Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03. |
0,002 |
0,003 |
|
Déchets générés: |
2,472 |
1,639 |
|
|
15 01 01 |
Emballages en papier en en carton. |
0,493 |
0,657 |
|
17 02 03 |
Plastique. |
0,106 |
0,177 |
|
17 02 01 |
Bois. |
0,139 |
0,126 |
|
Emballages: |
0,738 |
0,960 |
|
|
Total déchets: |
3,210 |
2,599 |
