XES030

m

Ligne souterraine de distribution basse tension directement enterrée.

12.427,34F CFA

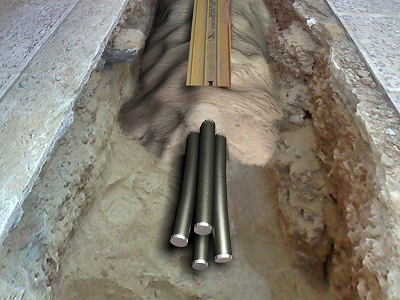

Ligne souterraine de distribution basse tension directement enterrée, constituée de 4 câbles unipolaires RV réaction au feu classe Cca-s1b,d1,a1, avec conducteur en aluminium, de 50 mm² de section, sa tension assignée étant de 0,6/1 kV, placés sur lit de sable de 10 cm d'épaisseur, dûment compacté et nivelé avec une pilonneuse vibrante à guidage manuel avec le même sable jusqu'à 10 cm au-dessus de la génératrice supérieure des câbles. Le prix ne comprend ni l'excavation ni le remblai proprement dit.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt01ara010

Sable de 0 à 5 mm de diamètre, propre.

0,069

m³

8.807,08

607,69

mt35cun350a

Câble unipolaire RV, sa tension assignée étant de 0,6/1 kV, réaction au feu classe Eca selon FR EN 50575, avec conducteur d'aluminium classe 2 de 50 mm² de section, avec isolation de polyéthylène réticulé (R) et gaine en PVC (V). Selon CEI 60502-1.

4,000

m

2.771,94

11.087,76

mq04dua020b

Dumper à décharge frontale de 2 t de charge utile.

0,008

h

4.743,25

37,95

mq02rop020

Pilonneuse vibrante à guidage manuel, de 80 kg, avec plaque de 30x30 cm.

0,057

h

1.790,87

102,08

mq02cia020j

Camion citerne, de 8 m³ de capacité.

0,001

h

54.320,06

54,32

mo020

Compagnon professionnel III/CP2 construction.

0,045

h

1.278,01

57,51

mo113

Ouvrier d'exécution I/OE1 construction.

0,045

h

920,25

41,41

mo003

Compagnon professionnel III/CP2 électricien.

0,086

h

1.313,23

112,94

mo102

Ouvrier professionnel II/OP électricien.

0,086

h

953,65

82,01

Frais de chantier des unités d'ouvrage

2,000

%

12.183,67

243,67

Coût d'entretien décennal: 621,37F CFA les 10 premières années.

Montant total HT:

12.427,34

UNITÉ D'OUVRAGE XES030: LIGNE SOUTERRAINE DE DISTRIBUTION BASSE TENSION DIRECTEMENT ENTERRÉE.

CLAUSES TECHNIQUES

Ligne souterraine de distribution basse tension directement enterrée, constituée de 4 câbles unipolaires RV réaction au feu classe Cca-s1b,d1,a1, avec conducteur en aluminium, de 50 mm² de section, sa tension assignée étant de 0,6/1 kV, placés sur lit de sable de 10 cm d'épaisseur, dûment compacté et nivelé avec une pilonneuse vibrante à guidage manuel avec le même sable jusqu'à 10 cm au-dessus de la génératrice supérieure des câbles.

CRITÈRE POUR LE MÉTRÉ

Longueur mesurée selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PHASES D'EXÉCUTION.

Implantation du parcours de la ligne. Déversement du sable dans le fond de la tranchée. Pose des câbles. Connexion et contrôle de son bon fonctionnement. Exécution du remblai enveloppe.

CONSERVATION ET MAINTENANCE.

Il y aura une protection contre l'humidité et le contact avec les matériaux agressifs.

CRITÈRE POUR LE MÉMOIRE

On mesurera la longueur réellement exécutée selon les spécifications du Projet.

CRITÈRE D'ÉVALUATION ÉCONOMIQUE

Le prix ne comprend ni l'excavation ni le remblai proprement dit.

Code CED

Type

Poids (kg)

Volume (l)

01 04 09

Déchets de sable et d'argile.

0,404

0,253

17 04 11

Câbles distincts de ceux spécifiés dans le code 17 04 10.

0,013

0,009

Déchets générés:

0,417

0,261

15 01 01

Emballages en papier et en carton.

0,286

0,381

Emballages:

0,286

0,381

Total déchets:

0,703

0,643
